FACILITY - 保有設備 -

HOME> 保有設備

Facility information
工場外観  面積26,243㎡ (うち屋内面積 22,945㎡)

Facilities
保有設備

機械加工

大型立旋盤

大型立旋盤の写真

稼働年月
1972年3月
台 数
1
テーブル直径
Ф 6,300 ㎜
最大切削外径
Ф 11,200 ㎜
最小切削外径
Ф 800 mm
最大切削高さ
3,600 mm
積載重量(5rpm以下)
120 Ton
積載重量(20rpm以下)
50 Ton
テーブル駆動用電動機
AC 120 kw
製造メーカー
スコダ
大型横フライス中ぐり盤

大型横フライス中ぐり盤

稼働年月
1985年4月
台 数
1
フライス主軸直径
Ф 320 ㎜
ラム寸法
600 x 700 ㎜
スピンドル直径
Ф 210 ㎜
クイル移動量
1,500 ㎜
コラム移動(X)
14,000 ㎜
主軸頭上下(Y)
5,000 ㎜
主軸駆動用電動機
AC 75 kw
製造メーカー
東芝機械
小型横フライス中ぐり盤

小型横フライス中ぐり盤

稼働年月
1989年10月
台 数
1
フライス主軸直径
Ф 340 ㎜
ラム寸法
スピンドル直径
Ф 130 ㎜
クイル移動量
450㎜~1,000㎜
コラム移動(X)
7,500 ㎜
主軸頭上下(Y)
3,500 ㎜
主軸駆動用電動機
VAC 22kw (連続) / VAC 30kw (30分)
製造メーカー
東芝機械

プレス機

10,000 ton プレス機

10,000 ton プレス機の写真

稼働年月
2007年10月
台 数
1
本体形式
ストレートサイド型
出 力
100,000kN
最大ストローク
1,500 mm
デーライト
2,500 mm
ベッド寸法
10,200 x 1,700 mm
スライド寸法
10,000 x 1,800 mm
3,000 ton プレス機

3,000 ton プレス機の写真

稼働年月
2011年6月
台 数
1
本体形式
4本柱コラム形
出 力
30,000kN
最大ストローク
1,200 mm
デーライト
3,000 mm
ベッド寸法
5,000 x 2,500 mm
スライド寸法
5,000 x 2,000 mm
1,500 ton プレス機

1,500 ton プレス機の写真

稼働年月
2012年3月
台 数
1
本体形式
4本柱コラム形
出 力
15,000kN
最大ストローク
1,200 mm
デーライト
3,000 mm
ベッド寸法
5,000 x 3,500 mm
スライド寸法
5,000 x 2,000 mm

熱処理炉

熱処理炉の写真

1号炉
稼働年月
2007年7月
台 数
1
有効加熱帯
  • L 15,000 mm
  • W 4,000 mm
  • H 3,500 mm
最高加熱温度
1,100 ℃
2号炉
稼働年月
2008年4月
台 数
1
有効加熱帯
  • L 11,000 mm
  • W 4,000 mm
  • H 900 mm
最高加熱温度
1,100 ℃

ベンディングロール

小型機

ベンディングロール 小型機の写真

稼働年月
2011年7月
台 数
1
加圧力
12,000 kN
最大板厚
  • 円筒曲げ: 85mm
    (OD 2,000mm, 板幅 2,000mmにおいて)
  • 端曲げ: 60mm
    (OD 2,200mm,板幅 3,500mmにおいて)
  • *鋼管の材質、直径、長さ等によって曲げ可能板厚は変わりますので、詳細はお問い合わせください。
最小巻内径
ID 900mm
最大板幅
3,500mm
その他
端曲げ & 円錐曲げ機能搭載
小型ベンディングロール 造管能力表

ベンディングロール 小型機の造管能力表

 ※可否境界近傍は詳細検討を行いますので、ご連絡ください。

ベンディングロール 大型機の造管能力表

 ※可否境界近傍は詳細検討を行いますので、ご連絡ください。

大型機

ベンディングロール 大型機の写真

稼働年月
1976年4月
台 数
1
加圧力
25,000 kN
最大板厚
  • 円筒曲げ: 130mm
    (OD 3,000mm, 板幅 3,000mmにおいて)
  •

  • *鋼管の材質、直径、長さ等によって曲げ可能板厚は変わりますので、詳細はお問い合わせください。
最小巻内径
ID 1,400mm
最大板幅
5,000mm
その他
大型ベンディングロール 造管能力表

ベンディングロール 大型機の造管能力表

 ※可否境界近傍は詳細検討を行いますので、ご連絡ください。

ベンディングロール 大型機の造管能力表

 ※可否境界近傍は詳細検討を行いますので、ご連絡ください。

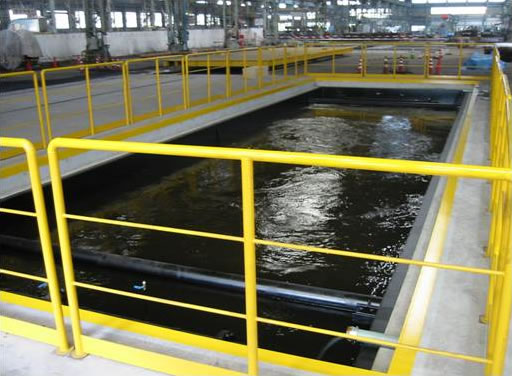

冷却槽

稼働年月
2011年7月
台 数
1
有効冷却帯
  • L 11,000 mm
  • W 3,000 mm
  • H 4,000 mm
備 考
クーリングタワー 2台付
冷却槽の写真

その他設備

NCガス / プラズマ切断機

NCガス / プラズマ切断機の写真

台 数
2
能力等
  • 最大厚 T250 x 10,000 x 54,000 (mm)
  • ① ガストーチ 8, プラズマトーチ 2 (エアー)
  • ② ガストーチ 6, プラズマトーチ 2 (水素・アルゴン)
  • 切断可能板厚
  • ・ガス切断
  • 1) 6~300mm
  • ・プラズマ切断
  • 1) SUS:~100mm
  • 2) アルミニウム:~60mm
    (60mm以上の場合はご相談ください)
グリッドブラスト装置

グリッドブラスト装置の写真

台 数
1
能力等
  • ブラスト室寸法 (mm) L 12,000 x W 8,560 x H 6,000
矯正機
台 数
1
能力等
  • 出力: 2,000~10,000 kN, ストローク 1,000 mm
  • ラムヘッド面積: 1,200 x 1,200 mm
  • デーライト: 1,500 mm
天井クレーン
台 数
12
能力等
  • Bライン: 20t 3台 , Cライン: 20t 3台 , Dライン: 20t 3台
  • Eライン: 30t 1台 , Gライン: 55t 2台
  •
バンドソー
台 数
2
能力等
  • 切断寸法 (mm) W 800 x H 410
  •
  •
アイトレーサー
台 数
1
能力等
  • トーチ数: 6本
  • 板厚 6~400 x W 2,500 x L 7,850 mm
  • 最大寸法 2,000 x 2,000 mm
CO2 半自動溶接機
台 数
107
能力等
  • 600 A / 500 A / 350 A
  •
サブマージアーク溶接機
台 数
9
能力等
  • マニピュレーター搭載型: 3台 (1電極、2電極)
  • キャリッジ走行型: 6台
ラック&コード自動溶接機
台 数
10
能力等
  • ブーム移動距離: 2,500 mm
  • 台車走行距離: 25 m
フォークリフト
台 数
3
能力等
  • 24t / 16t / 6t
  •
壁クレーン
台 数
9
能力等
  • Cライン: 2.8t 2台 , Dライン: 2.8t 2台
  • Gライン: 2.8t 2台 , 5t 3台
